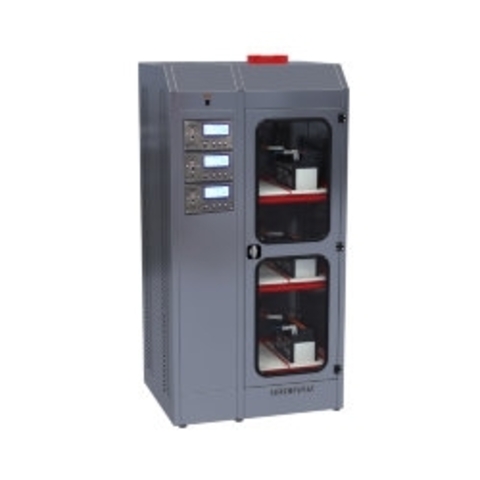

Светоч-03.ЖК Зарядно-десульфатирующий шкаф для АКБ (Kronvuz, Россия)
Под заказ
Зарядно-разрядный десульфатирующий трехъярусный шкаф серии Светоч-03.ЖК предназначен для заряда, разряда и десульфатации всех типов аккумуляторных батарей (АКБ), в том числе полностью разряженных, в автоматическом режиме с возможностью ручной регулировки параметров.
Изделие имеет в своем составе от 3 до 12 независимых каналов, обеспечивающих одновременное обслуживание от 1 до 12 АКБ. Каждый канал представляет собой высокотехнологичное импульсное зарядно-разрядное десульфатирующие устройство (ЗРУ) с микропроцессорным управлением. Для получения зарядного или разрядного тока и напряжения в данном устройстве используется высокочастотный импульсный выпрямитель, со стабилизацией выхода по току или напряжению (в зависимости от заданной программы микропроцессора). Разряд АКБ осуществляется с помощью переменной «активной» нагрузки, управляемой микропроцессором.
Устройство может управляться двумя способами:
- С помощью кнопок и жидкокристаллического индикатора (ЖКИ);
- С помощью программного обеспечения (ПО) ControlEnergy2 с персонального компьютера (ПК) через USB-подключение.
При использовании изделия с ЖКИ для заряда, разряда и десульфатации используются методы (алгоритмы), заранее записанные во внутреннюю память устройства. Ограничением при работе с ЖКИ является то, что оператор не может создавать новые методы или редактировать существующие. В этом варианте оператор может выбрать метод из ранее записанных, задать параметры тока и напряжения (опорные для данного метода), установить временные ограничения для всего метода, а также установить количество циклов повтора данного метода. При этом в процессе работы оператор может контролировать текущие параметры работы изделия. В случае возникновения ошибки, на ЖКИ отобразится тип ошибки, что облегчает правильную эксплуатацию ЗРУ.
Максимальным функционалом изделие обладает при использовании его с ПК. В этом случае, для управления устройством поставляется специальное ПО собственной разработки, которое позволяет настраивать любые режимы работы, менять предустановленные, создавать и сохранять свои собственные режимы. Так же на ПК отображаются графики тока и напряжения, ведётся архив ранее заряженных АКБ, так же ведётся база данных, позволяющая оценить скорость старения АКБ, и вести учёт количества обслуженных АКБ. Связь ПК с устройством осуществляется по интерфейсу USB.
При использовании ЗРУ с ЖКИ и ПК одновременно, можно использовать изделие управляя им как с ПК, так и с ЖКИ. При этом появляется возможность создавать и редактировать новые методы и записывать их во внутреннюю память ЗРУ, после чего этот метод будет доступен для использования и при отключённом ПК.
Длительная бесперебойная работа устройства обеспечивается, за счет интегрированной системы охлаждения. Даже при работе на максимальных значениях тока и напряжения, в устройстве обеспечивается надежная защита от перегрева, которая контролируется датчиками температуры.

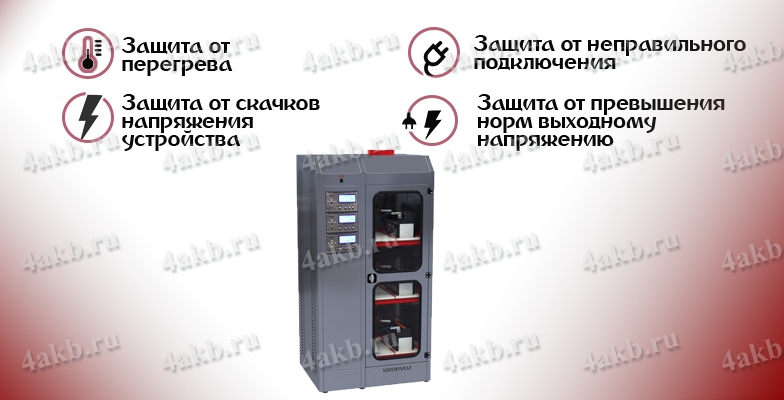

Зарядно-разрядный десульфатирующий шкаф серии Светоч-03.ЖК имеет быстродействующую защиту от неправильного подключения аккумуляторной батареи, перегрузок и короткого замыкания.
| Количество каналов, шт | 3-12 |
| Ток заряда, А | 50 |
| Напряжение, В | 40 |
| Ток разряда, А | 18 |
| Максимальная мощность разряда, Вт | 250 |
Преимущества
- Данное изделие может проводить десульфатацию (восстановление) емкости аккумуляторных батарей, вне зависимости от их состояния;
- Одновременное обслуживание до восьми АКБ разного типа;
- Возможность управления с ПК;
- Роликовая решетка изделия позволяет максимально удобно обслуживать аккумуляторные батареи, а металлический поддон, расположенный под решеткой, предупредит утечку электролитов.
Особенности

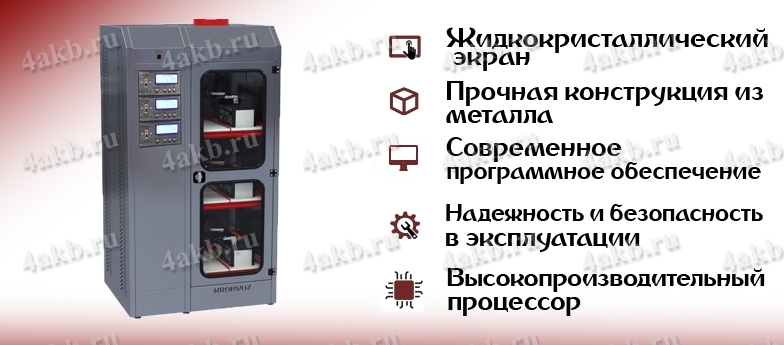

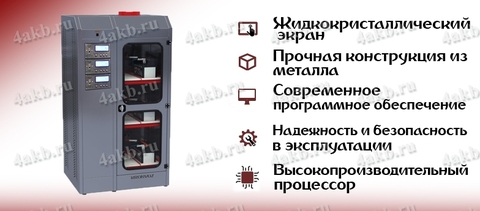

Компоненты Светоч-03.ЖК
Металлическая цельносварная конструкция
Изделие очень прочное – это достигается за счет качественных материалов и верно выбранной толщины стали. Благодаря цельносварной конструкции, изделие прослужит долгое время.
Высокопроизводительный процессор внутри
Не позволяет устройству перегружаться, а также отвечает за его скорость и производительность. С помощью процессора обеспечивается бесперебойность работы и поддерживается уровень эффективности при долгой эксплуатации. Таким образом, устройство безопасно в использовании, так как предотвращаются перегрузки и вероятность выведения из строя становится минимальным.
Жидкокристаллический экран
Интерфейс управления является интуитивно понятным. Устройство оснащено жидкокристаллическим индикатором и кнопками, обеспечивающими простоту управления устройством и выбора характеристик методов, облегчая взаимодействие с устройством и делая его доступным рядовому пользователю.
Собственное программное обеспечение
Благодаря простоте интерфейса, управление устройством – легкое и не требует каких-либо профессиональных навыков. Необходимо всего лишь выбрать нужный режим, ввести данный и нажать «Старт». Устройство сделает всё остальное автоматически.
| Наименование характеристики, единицы измерения | Значение |
|---|---|
| Максимальное выходное напряжение каждого канала, В | 40 |
| Максимальный выходной ток заряда каждого канала, А | 50 |
| Максимальный ток разряда каждого канала, А | 18 |
| Максимальная мощность разряда каждого канала, кВт | 0,25 |
| Регулировка выходного напряжения плавная, с шагом, В | 0,1 |
| Регулировка выходного тока плавная, с шагом, А | 0,1 |
| Время стабилизации, не более, с | 0,1 |
| Пульсации выхода, в режиме стабилизации тока, не более, А | 0,1 |
| Пульсации выхода, в режиме стабилизации напряжения, не более, В | 0,1 |
| Напряжение питания, В/Гц | от 1-2 каналов 230/50 от 3 каналов 380 В |
| Габариты размеры, мм | Смотреть вкладку чертежи |
Индивидуальные характеристики шкафов серии Светоч-03.ЖК
| Изделие | Количество независимых каналов | Максимальная потребляемая мощность, кВт |
|---|---|---|
| Светоч-03-03.40B.50A.R18A(250Вт).ЖК | 3 | 6,66 |
| Светоч-03-06.40B.50A.R18A(250Вт).ЖК | 6 | 13,2 |
| Светоч-03-09.40B.50A.R18A(250Вт).ЖК | 9 | 19,8 |
| Светоч-03-12.40B.50A.R18A(250Вт).ЖК | 12 | 26,4 |
* По желанию клиента, шкаф для заряда аккумуляторных батарей серии Светоч-03.ЖК может быть изготовлен по Северо-Американскому стандарту (с напряжением питания 110/480 В и частотой тока 60 Гц).
Примечание: вес и габаритные размеры могут быть изменены без предупреждения заказчика.
Управление устройством в базовом исполнении
Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.
В процессе работы устройства, пользователю отображаются: текущий алгоритм (метод), текущую ступень (этап), текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.
На рисунке 1 показан вид ЖКИ:
Рисунок 1 – Вид ЖКИ
В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).
Рисунок 2 – ЖКИ при отображении температуры
В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).
Рисунок 3 – Ошибка ЗРМ
По окончанию, устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению можно проконтролировать насколько качественно обслужили АКБ (Рисунок 4).
Рисунок 4 – Окончание метода
При использовании с жидкокристаллическим индикатором, с завода в ЗРУ предустановлены необходимые режимы работы устройства, также с завода могут быть загружены дополнительные автоматизированные режимы заряда АКБ.
ВНИМАНИЕ!!!
Дополнительные режимы работы устройства, зависят от модификации изделия, а также могут быть записаны во внутренней памяти устройства по запросу клиента.
При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.
ВНИМАНИЕ!!!
При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:
«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА. «НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.
При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.
Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.
Управление устройством через ПК
Руководство оператора для программных средств ControlEnergy 2
Управление ЗРУ с помощью программного обеспечения Control Energy2 позволяет:
- запускать заряд в три клика: выбрать модель АКБ, указать метод (заряд, разряд, КТЦ) и нажать пуск;
- обновлять базу моделей АКБ и алгоритмов обслуживания с сайта;
- добавлять новые модели и редактировать существующие;
- изменять предустановленные режимы заряда и разряда;
- создавать и сохранять свои собственные режимы заряда и разряда;
- отображать графики тока и напряжения;
- вести учёт обслуженных АКБ;
- централизованно управлять несколькими зарядными устройствами;
- синхронизировать работу зарядного устройства и блока анализа состояния АКБ.
Использование ControlEnergy 2 делает заряд аккумулятора максимально простым. В базе программы содержатся десятки распространенных аккумуляторов, позволяющих устройству заряжать АКБ полностью в автоматическом режиме, а запуск на заряд не требует специальных знаний об устройстве аккумулятора. Поэтому с данной задачей может справиться даже человек, не имеющий специальной подготовки. Запуск заряда показан на рисунке:
Рисунок 1 – Запуск заряда
Если в базе нет нужного аккумулятора, то добавить его в базу данных не составит труда:
Рисунок 2 – Добавление АКБ в базу
Если Вы профессионально занимаетесь обслуживанием и ремонтом АКБ, то ControlEnergy 2 позволяет самостоятельно создавать уникальные алгоритмы заряда, редактировать существующие и добавлять новые уникальные типы аккумуляторов. Редактор методов заряда:
Рисунок 3 – Редактор методов заряда
ControlEnergy 2 обеспечивает контроль всех параметров заряда в реальном масштабе времени:
Рисунок 4 – Контроль параметров заряда
По каждому каналу доступна детальная информация о работе ЗРУ и блока анализа АКБ:
Рисунок 5 – Детальная информация о работе ЗРУ
Графики можно увеличить для детального анализа
Рисунок 6 – Детальный анализ графиков
Рисунок 7 – Детальный анализ графиков
ControlEnergy 2 позволяет управлять одновременно несколькими устройствами, подключенными по различным интерфейсам USB, Ethernet, Wi-Fi, для этого имеется простой и удобный интерфейс настроек подключения с полностью автоматическим режимом поиска подключенных зарядных устройств.
Рисунок 8 – Управление одновременно несколькими устройствами
Если же Вы хотите управлять устройством с помощью встроенного ЖК индикатора (без использования компьютера), при этом желаете использовать методы, которые были созданы в ControlEnergy 2, то их можно загрузить во внутреннюю память зарядного устройства:
Рисунок 9 – Загрузка во внутреннюю память ЗРУ
