ВЗА-М-Д Десульфатирующий выпрямитель Kronvuz
Под заказ

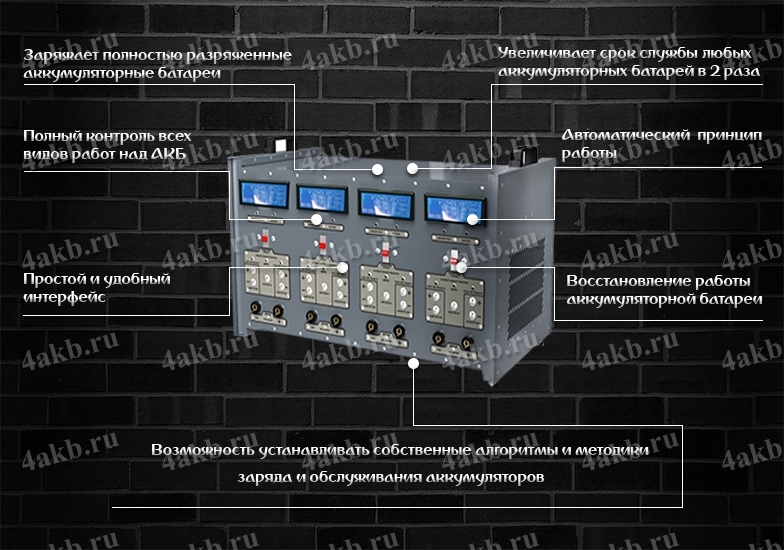

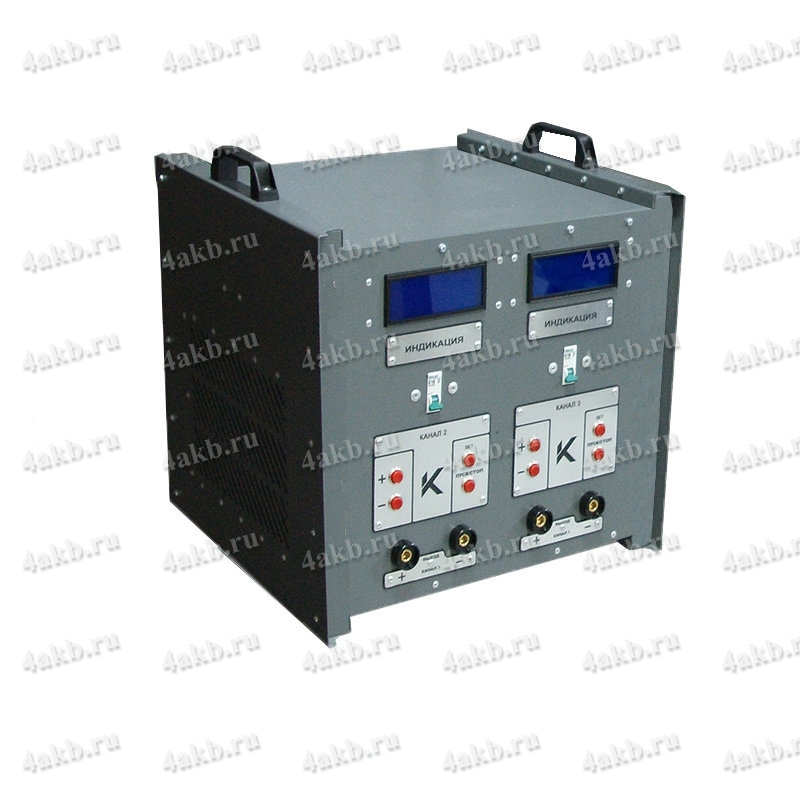

Многоканальный десульфатирующий зарядный выпрямитель серии ВЗА-М-Д предназначен для заряда и восстановления (процесс десульфатации) всех типов кислотных (с жидким электролитом, гелиевых и AGM) и щелочных тяговых аккумуляторных батарей номинальным напряжением от 1,2 до 36 В и ёмкостью до 630 А/ч полностью в автоматическом режиме, с возможностью ручной регулировки параметров заряда/разряда и в зависимости от исполнения может иметь от 2-ух до 4-ех независимых каналов и систем управления.
Данное изделие является надежным зарядно-разрядным устройством, обеспечивающим эффективное восстановление напряжения аккумуляторных батарей, вне зависимости от их состояния, несколькими нажатиями кнопок и при своей компактности предоставляет возможность обслуживать одновременно до 4-ех аккумуляторных батарей( в зависимости от исполнения).
Устройство оснащено жидкокристаллическим индикатором, кнопками и уникальным контроллером за счет чего обеспечивается управление устройством, задача параметров. Каждый канал имеет индивидуальные органы управления, что позволяет настраивать и работать с абсолютно разными АКБ одновременно;
Десульфатация проводится методом реверсивных токов (чередование импульсов заряда с импульсами разряда). При таком методе мощность разрядного импульса в 10 раз меньше мощности зарядного импульса.
Разрядный модуль данных устройств имеет небольшую мощность и преимущественно предназначен для реализации циклов десульфатации. Тем не менее на данном устройстве возможно проведение контрольно-тренировочных циклов для АКБ с небольшой емкостью.

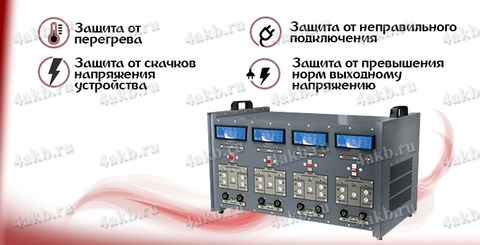

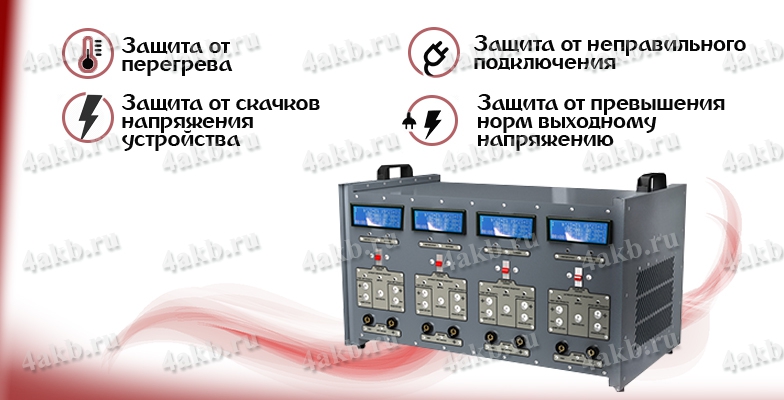

ВЗА.Р оснащен системами защиты от короткого замыкания, переполюсовки при подключении, перегрева. В случае возникновения ошибок, сообщение об ошибке появляется на жидкокристаллическом экране устройства и цикл заряда/разряда останавливается.
Также, изделие может обеспечить длительную и бесперебойную работу, за счет интегрированной активной системы охлаждения, даже при работе на максимальных параметрах.
| Количество каналов, шт | 2-4 |
| Ток заряда, А | 20 |
| Напряжение, В | 32 |
| Ток разряда, А | 20 |
| Напряжение питания | 230 В |
| Потребляемая мощность кВт | 1,5 |

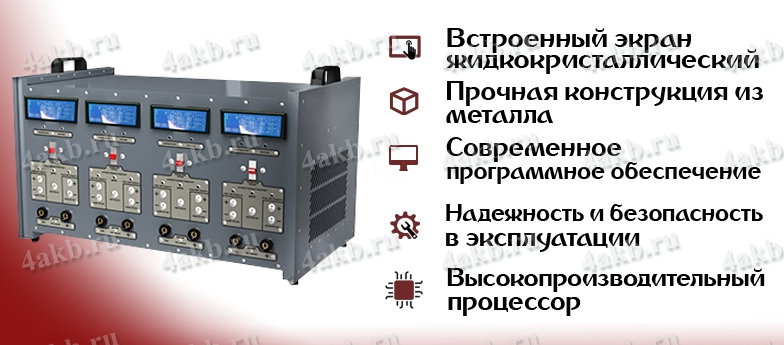

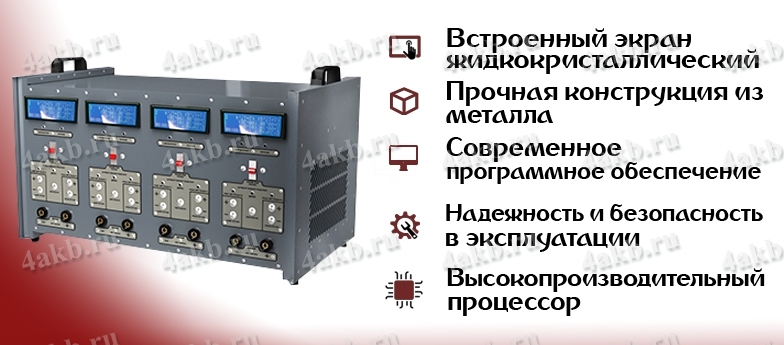

Особенности зарядно-разрядного устройства ВЗА.М.Д для АКБ
Компоненты ВЗА.М.Д
Металлическая цельносварная конструкция
Изделие легкое, масса его составляет 8,2 килограмма, а также очень прочное – это достигается за счет качественных материалов и верно выбранной толщины стали. Благодаря цельносварной конструкции, изделие прослужит долгое время.
Высокопроизводительный процессор внутри
Не позволяет устройству перегружаться, а также отвечает за его скорость и производительность. С помощью процессора обеспечивается бесперебойность работы и поддерживается уровень эффективности при долгой эксплуатации. Таким образом, устройство безопасно в использовании, так как предотвращаются перегрузки и вероятность выведения из строя становится минимальным.
Жидкокристаллический экран
Интерфейс управления является интуитивно понятным. Устройство оснащено жидкокристаллическим индикатором и кнопками, обеспечивающими простоту управления устройством и выбора характеристик методов, облегчая взаимодействие с устройством и делая его доступным рядовому пользователю.
Собственное программное обеспечение
Благодаря простоте интерфейса, управление устройством – легкое и не требует каких-либо профессиональных навыков. Необходимо всего лишь выбрать нужный режим, ввести данный и нажать «Старт». Устройство сделает всё остальное автоматически.
| Наименование изделия | Максимальный выходной ток заряда, А | Максимальное входное напряжение, В | Выходной ток разряда, А | Питание, Вт | Потребляемая мощность, кВт. |
|---|---|---|---|---|---|
| ВЗА.М.Д-20-18-4 | 20 | 18 | 20 | 230 | 1,8 |
| ВЗА.М.Д-20-36-2 |
20 | 36 | 20 | 230 | 1,5 |
| ВЗА.М.Д-20-36-4 |
20 | 36 | 20 | 230 | 2,9 |
| ВЗА.М.Д-30-18-4 |
30 | 18 | 20 | 230 | 2,4 |
| ВЗА.М.Д-30-36-2 |
30 | 36 | 20 | 230 | 2,2 |
| ВЗА.М.Д-30-36-4 |
30 | 36 | 20 | 230 | 4,4 |
| ВЗА.М.Д-63-36-4 |
63 | 36 | 20 | 380 | 9,2 |
Программное обеспечение зарядно-разрядного выпрямителя серии ВЗА.М.Д
Управление за в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.
Пользователь может выбрать из списка алгоритм заряда (записанного во внутреннюю память ЗРУ), указать номинальное напряжение АКБ, задать максимальный допустимый ток, установить максимально допустимое время заряда.
В процессе заряда пользователю отображаются: текущий алгоритм (метод) заряда, текущую ступень (этап) заряда, текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.
На рисунке 1 показан вид ЖКИ:
Рисунок 1 – Вид ЖКИ
В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).
Рисунок 2 – ЖКИ при отображении температуры
В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).
Рисунок 3 – Ошибка ЗРМ
По окончанию заряда устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению заряда можно проконтролировать насколько качественно зарядился АКБ (Рисунок 4).
Рисунок 4 – Окончание метода
При использовании с жидкокристаллическим индикатором, с завода в ЗРУ в обязательном порядке загружены как минимум один режим заряда («Заряд») и один режим разряда («Разряд»). Также с завода могут быть загружены дополнительные автоматизированные методы заряда для кислотных и щелочных АКБ, например:
- «Кислотная АБ» - автоматический метод для заряда кислотных АКБ;
- «Щелочная АБ» - автоматический метод для заряда щелочных АКБ;
- «Десульфат.» - автоматический метод для десульфатации кислотных АКБ;
- «Заряд имп.» - заряд АКБ импульсами тока;
- «Разряд имп.» - разряд АКБ импульсами тока;
ВНИМАНИЕ!!!
Данные алгоритмы, за исключением «Заряд» и «Разряд», могут отсутствовать во внутренней памяти устройства. Также могут добавляться иные методики заряда или меняться алгоритмы перечисленных. Наличие или отсутствие тех или иных методик заряда зависит от модификации изделия и от типа зарядно-разрядного модуля, поставляемого с изделием. Также данные или иные методики могут быть записаны во внутреннюю память устройства по согласованию с заказчиком.
При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.
ВНИМАНИЕ!!!
При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:
«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА. «НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.
ВНИМАНИЕ!!!
Методы обслуживания «Заряд» и «Разряд» не являются автоматизированными и обеспечивают заряд и разряд АКБ только с ограничениями тока и напряжения заданного пользователем, как это делается в классических зарядных устройствах без микропроцессорного управления. Задание порогов ограничения зарядного/разрядного тока и напряжения в данных методах пользователь должен выбирать самостоятельно в соответствии с руководством по эксплуатации на заряжаемый АКБ.
При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.
Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.
| Бренд | Kronvuz (Россия) |
